Um die Tontechniker, die die Künstler und Interpreten unterstützen, optimal zu unterstützen, geht Yamaha in Sachen Qualität keine Kompromisse ein. Klang, Bedienbarkeit und Zuverlässigkeit müssen erstklassig sein und so umgesetzt werden, dass sich die Tontechniker voll und ganz darauf konzentrieren können, den Künstlern und Interpreten zu helfen, ihre Botschaft zu vermitteln. Die RIVAGE PM-Serie verkörpert dieses Ideal auf höchstem Niveau und verbindet Technologie, Kunst und Publikum mit Wellen, die die Welt umspülen.
Lineup
Rio3224-D2I/O-Rack
Dieses leistungsfähige I/O-Rack bietet besonders viele Anschlüsse und ist kompatibel mit den Mischpulten der CL und QL Serien von Yamaha sowie mit der RIVAGE PM Serie. Es bietet 32 analoge Eingänge, 16 analoge Ausgänge und acht digitale AES/EBU-Ausgänge. Der Rio3224-D2 verbindet sich direkt mit digitalen Dante-Audionetzwerken und erlaubt eine flexible Systemkonfiguration. Für maximale Zuverlässigkeit ist die Stromversorgung redundant ausgeführt. Ein grafisches Display bietet schnelle optische Bestätigung.
- 32 analoge Eingänge und 16 Ausgänge sowie 8 digitale Ausgänge.
- Redundante Verbindungen mit Primär- und Sekundäranschlüssen werden unterstützt. Auch Daisy-chain-Verbindungen sind möglich.
- Aussagekräftiges Display und lokale Steuerung von Gain und anderen Parametern.
- Abmessungen (BxHxT): 480 x 220 x 368 mm
- Gewicht: 13,5 kg
Rio1608-D2I/O-Rack
Dieses leistungsfähige I/O-Rack bietet 16 analoge Eingänge und 8 analoge Ausgänge und ist kompatibel mit den Mischpulten der CL und QL Serien von Yamaha sowie mit der RIVAGE PM Serie. Das Rio1608-D2 verbindet sich direkt mit Dante-Audionetzwerken und erlaubt eine flexible Systemkonfiguration. Für maximale Zuverlässigkeit ist die Stromversorgung redundant ausgeführt. Ein grafisches Display bietet schnelle optische Bestätigung.
- 16 analoge Eingänge und 8 Ausgänge.
- Redundante Verbindungen mit Primär- und Sekundäranschlüssen werden unterstützt. Auch Daisy-chain-Verbindungen sind möglich.
- Aussagekräftiges Display und lokale Steuerung von Gain und anderen Parametern.
- Abmessungen (BxHxT): 480 x 132 x 368 mm
- Gewicht: 9,6 kg
Features
Dante-fähige I/O-Racks mit verbessertem Klang, Zuverlässigkeit und Displays

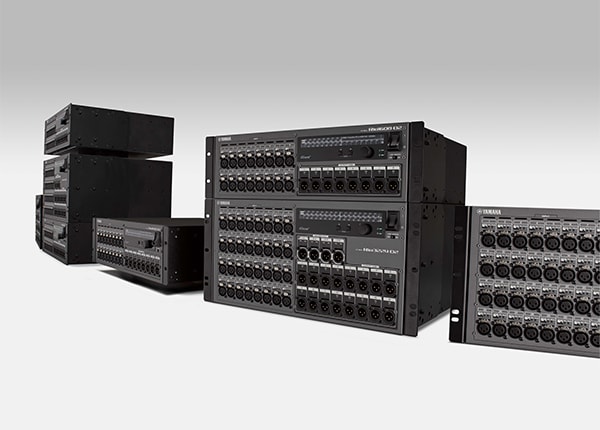

Die Yamaha Rio3224-D2 und Rio1608-D2 sind leistungsstarke I/O-Rack-Einheiten mit integriertem Dante-Audio-Netzwerk. Entwickelt und hergestellt, um eine herausragende klangliche Transparenz im Einklang mit Yamahas Philosophie des "natürlichen Klangs" zu erreichen, spielen sie eine entscheidende Rolle bei der Unterstützung der Leistungsfähigkeit der zugehörigen Konsole, bieten weitreichende Freiheit bei der Platzierung und Kombination mehrerer Einheiten und ermöglichen Redundanz für hohe Zuverlässigkeit. Die Rio3224-D2 und die Rio1608-D2 sind nicht nur Standardkomponenten des digitalen Mischsystems RIVAGE PM7, sondern auch voll kompatibel mit den digitalen Mischpulten der CL- und QL-Serie und bieten eine hervorragende Audio- und Betriebsleistung, die das Potenzial der Dante-Vernetzung optimal ausschöpft.
Tutorial Video
-
Yamaha RIVAGE/CL/QL: How the New Rio-D2 Racks can improve your system!
Kevin Kimmel, Mixer Product Manager at Yamaha Corporation of America, introduces two new Dante equipped I/O Rack units: the Rio3224-D2 and Rio1608-D2. These I/O racks can be used with the new RIVAGE PM7 digital mixing system as well as current CL and QL series digital mixing consoles.
RIVAGE PM Series Audio Quality Boosts Creative Freedom
Yamaha’s unwavering approach to live sound reinforcement is wholly inherited in the Rio3224-D2 and Rio1608-D2 I/O Racks, allowing the on-stage sound to be cleanly captured and then shaped as required by the engineer. Analog circuitry developed for the first-generation Rio3224-D and Rio1608-D I/O Racks has been revised to deliver sound that represents another evolution in Yamaha’s “natural sound” concept, and overall performance that is truly worthy of “RIVAGE PM series” status.
Dante Network Protocol for Flexible System Setup
Audinate’s Dante network protocol offers extensive flexibility for system setup and configuration. With Dante, you have the freedom to use just about any combination of devices that suits the application, and to position those devices wherever they will be most convenient. It also allows for redundancy that can keep the system running even if a problem occurs. Then there’s the Dante Controller software application for easy, flexible patching of devices on the network.
In addition to supporting the AES67 standard for audio over IP interoperability, Dante offers other valuable facilities such as Dante Device Lock to prevent unauthorized operation, and the Dante Domain Manager for efficient user authentication and role-based security.*
* Visit the Audinate website for more Dante Domain Manager information.

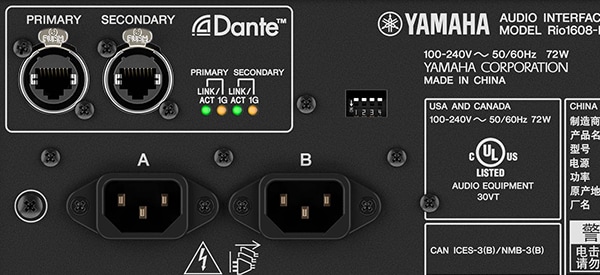

Dual Redundant Power Supplies and Improved, Quiet Airflow
Power failure is a major risk when operating any audio I/O device. Both the Rio3224-D2 and Rio1608-D2 I/O Racks include dual power supply units to reduce the chance that power loss will result in downtime during a show. If a problem occurs with one power source, operation will continue unaffected as long as the second power source is active. Internal airflow has been redesigned too, reducing fan noise for notably quieter operation.
Character Displays and Control Improvements
Another Rio3224-D2 and Rio1608-D2 refinement is the provision of character/icon displays rather than basic LED indicators, allowing quick, easy confirmation of Dante settings as well as metering, gain, high-pass filters, phantom power, and more. It is also possible to edit gain, high-pass filters, and phantom power settings directly from the I/O Rack interface, and even lock them if required. Remote operation from the R Remote software application is also possible.
Digital Compensation for Analog Gain Changes
When multiple consoles are connected to one I/O rack and operators at those consoles make analog gain changes, the results can be unpredictable and usually undesirable. The Rio3224-D2 and Rio1608-D2 feature a Gain Compensation function that automatically adjusts gain at the digital stage to compensate for analog gain changes, ensuring that sound is sent to the network at a constant level.
Systeme
RIVAGE PM system: 96 kHz, Dante & TWINLANe Networking
In RIVAGE PM systems it is possible to combine and simultaneously operate Rio3224-D2/Rio1608-D2 units connected via Dante, and RPio622/RPio222 units connected via TWINLANe. A Dante network can accommodate up to 24 Dante devices, including Rio3224-D2/Rio1608-D2 units, while a TWINLANe network can connect up to eight RPio622/RPio222 units. The entire system can operate at 96 kHz.
CL/QL System: Backward Compatibility, Flexible Dante Networking
Second-generation Rio3224-D2 and Rio1608-D2 I/O Rack units can be used alongside first-generation Rio3224-D and Rio1608-D units on the same network. In addition to remote control from CL or QL series digital mixing consoles, the Rio3224-D2 and Rio1608-D2 allow numerous parameters to be controlled directly from the I/O Rack interface. This makes it possible to correct unexpected problems directly from the stage area, without having to interrupt the FOH workflow.
