R Series (SLOT) I/O Rack
Durch die Kompatibilität mit der umfangreichen Palette von Mini-YGDAI Karten von Yamaha und sieben vorgefertigten Routing-Pattern sowie einem frei programmierbaren Pattern kann das RSio64-D als Schlüsselelement in einer nahezu unbegrenzten Zahl von Anwendungen eingesetzt werden.
With support for Yamaha's comprehensive range of Mini-YGDAI cards and seven preset routing patterns plus one user-programmable routing pattern, the RSio64-D can function as a key component in an almost unlimited variety of applications.
Beispiel 1: Schnittstelle zu Verstärker-Racks und Funkempfängern

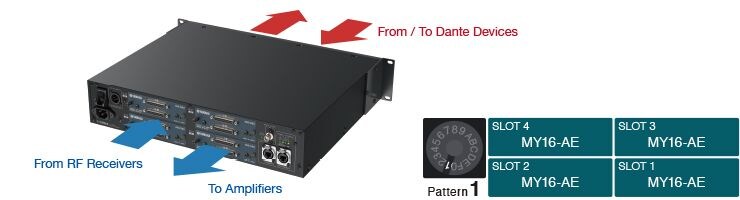

Mit vier MY16-AE AES/EBU-Karten kann der AES/EBU-Output von Funkempfängern in das Dante-Format umgewandelt und in eine Konsole der Serien CL oder QL eingespeist werden. Gleichzeitig wird das Dante-Signal in AES/EBU konvertiert, um es an die digitalen Eingänge der Endstufen weiterzugeben. In jedem RSio64-D Einschub sind Sample-Rate-Konverter enthalten, sodass auch Komponenten mit unterschiedlichen WordClock-Quellen ohne Signalverluste oder eine Verschlechterung des Rauschens verbunden werden können.
![Beispiel 1: Schnittstelle zu Verstärker-Racks und Funkempfängern](/de/files/system_interface_rsio64d_01_740x200_9070273b976c24d5203b1144f01ada2b.jpg)
Beispiel 2: Lake-Processing 1
In diesem Beispiel sind in den Slots 1 und 3 MY8-LAKE Prozessorkarten installiert, während die Einschübe 2 und 4 mit MY8-DA96 Karten belegt wurden. Mit einem solchen Setup kann der Dante-Eingang einer CL oder QL Konsole in die MY8-LAKE Karten eingespeist und anschließend gleichzeitig über die Dante-Ausgänge, die AES/EBU-Ausgänge der MY8-LAKE Karten und die analogen Ausgänge der MY8-DA96 Karten ausgegeben werden.
* Die RSio64-D Sample-Rate-Konverter können nicht mit den MY8-LAKE AES/EBU-Eingängen genutzt werden. Zur Nutzung der AES/EBU-Eingänge der MY8-LAKE Karte muss eine WordClock-Synchronisierung eingerichtet werden.
![Beispiel 2: Lake-Processing 1](/de/files/system_interface_rsio64d_02_740x200_b7ab551330495fa887abd556fe6d5be7.jpg)
Beispiel 3: Lake-Processing 2

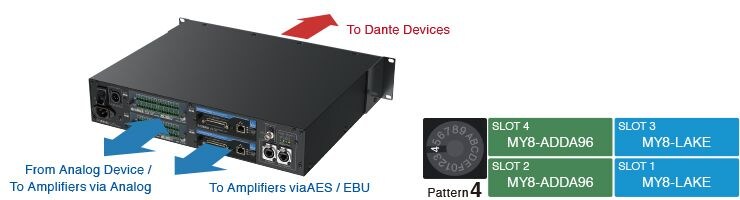

Das RSio64-D kann als normaler Lake-Prozessor mit analogen und digitalen Ein- und Ausgängen genutzt werden. Dazu müssen in den Slots 1 und 3 MY8-LAKE Karten eingebaut sein, während in den Slots 2 und 4 MY8-ADDA96 Karten integriert sind. Dieses Setup gestattet die Verbindung der analogen Eingangssignale mit einem Dante-Netzwerk.
* Die RSio64-D Sample-Rate-Konverter können nicht mit den MY8-LAKE AES/EBU-Eingängen genutzt werden. Zur Nutzung der AES/EBU-Eingänge der MY8-LAKE Karte muss eine WordClock-Synchronisierung eingerichtet werden.
![Beispiel 3: Lake-Processing 2](/de/files/system_interface_rsio64d_03_740x200_2af4191b6e986199b6f40b45140393db.jpg)
Beispiel 4: EtherSound Bridge und AVIOM
Die Verwendung einer AVIOM16/O-Y1 AVIOM-Karte in Slot 1 gestattet die Verbindung mit einem Personal Monitoring System. Wenn eine MY16-ES64 EtherSound-Karte in Slot 2 installiert ist, während in den Slots 3 und 4 MY16-EX I/O-Erweiterungskarten verbaut sind, wird eine gleichzeitige Umwandlung zwischen Dante und EtherSound möglich. Die Sample-Rate-Konverter in jedem RSio64-D Slot erlaubten die Verbindung von Dante- und EtherSound-Signalen mit unterschiedlichen WordClocks ohne Signalunterbrechungen oder schlechtere Rauschwerte.
![Beispiel 4: EtherSound Bridge und AVIOM](/de/files/system_interface_rsio64d_04_740x200_1a6f344d3e5aa7c514a3a29d1af8f62c.jpg)
Beispiel 5: Video-I/O

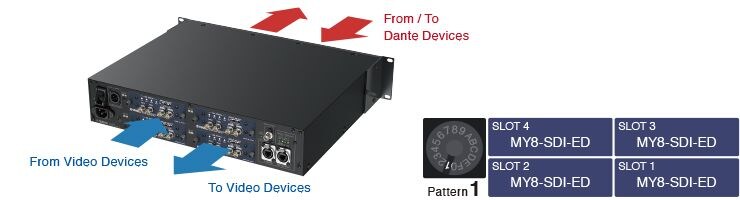

Vier MY8-SDI-ED Embed/De-Embed-Karten in den Slots des RSio64-D ermöglichen die bidirektionale Übersetzung zwischen Dante und HD-SDI/SD-SDI-Signalen. Die Sample-Rate-Konverter in jedem Slot eines RSio64-D erlauben die Verbindung verschiedener Geräte auf Basis unterschiedlicher WordClocks ohne Signalunterbrechungen oder schlechtere Rauschwerte.
![Beispiel 5: Video-I/O](/de/files/system_interface_rsio64d_05_740x200_ec7761b099c13c5b85ad092326485f8a.jpg)
