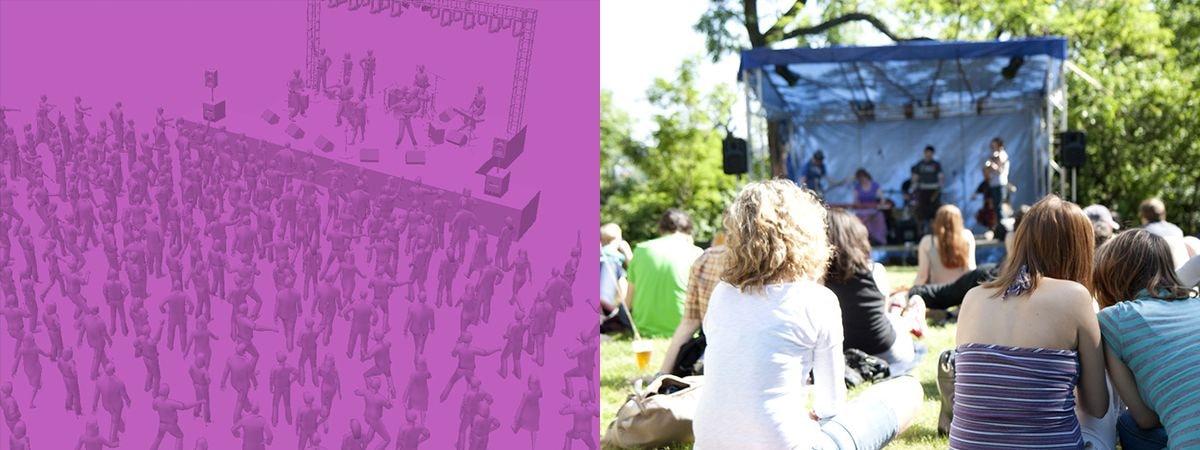

Außenbühne [mittlere Größe]

Diese PA-Anlage umfasst unter anderem ein vielseitiges Digital-Mischpult mit einer intuitiv bedienbaren Oberfläche. Sie bietet genug Leistung für Live-Konzerte auf mittelgroßen Outdoor-Bühnen und die Beschallung von bis zu 300 Zuschauern. Die exakte Anzahl ist von der Größe und Beschaffenheit des Veranstaltungsorts abhängig.

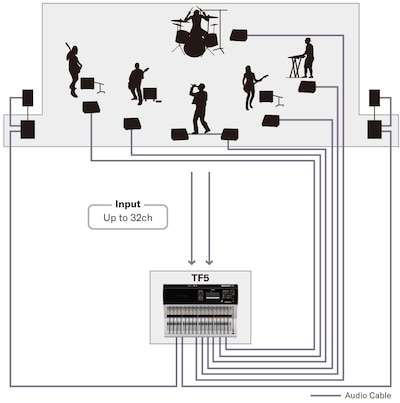

- Die PA besteht aus einem Digital-Mischpult, zwei Main-Lautsprechern, zwei Subwoofern und sechs Monitor-Boxen.
- Das digitale Mischpult bietet mit seinem Touch-Panel eine besonders intuitive Bedienung. [Mischpult TF5]
- Die iPad-App TF Stage MixTM App erlaubt ein Mixing via Funkverbindung. [Mischpult TF5]
- Die vielseitigen, aktiven 2-Wege-Lautsprecher bieten einen intelligenten dynamischen D-CONTOUR Prozessor, der einen gleichbleibend klaren Klang bei jedem Lautstärkeniveau ermöglicht. [Aktivlautsprecher DSR115]
- Kraftvolle 18-Zoll-Subwoofer geben selbst sehr tiefe Bassfrequenzen problemlos wieder. [Aktivsubwoofer DXS18]
Category | Model Name | Qty |
---|---|---|
Mixing Console | TF5 | 1 |
Power Amplifier | - | - |
Main Speaker | DSR115(Powered Speaker) | 2 |
Subwoofer | DXS18(Powered Speaker) | 2 |
Monitor Speaker | DBR12(Powered Speaker) | 7 |
System

Tipps
Sofort-Zugang zum Profi-Sound mit QuickPro Presets™

Das R&D-Team von Yamaha hat eine Auswahl von optimierten QuickPro PresetsTM für eine breite Palette an Mikrofonen und Geräten zur Sound-Wiedergabe entwickelt. Dabei arbeiteten die Entwickler sowohl mit renommierten Tontechnikern als auch Herstellern wie etwa Audio-Technica, Sennheiser, Shure und Ultimate Ears zusammen. Die praktischen Voreinstellungen ermöglichen es selbst Anfängern, dem idealen Sound sehr nahe zu kommen. Erfahrene Tontechniker können durch die Nutzung der Presets viel Zeit sparen. Für die Eingangskanäle stehen mehr als 100 Presets zur Verfügung, die sich problemlos im weiten Feld zwischen Vocals und Schlagzeug einsetzen lassen. Sämtliche Presets wurden für die Verwendung mit einer Vielzahl unterschiedlicher Mikrofone und Instrumente abgestimmt. Für die Ausgangskanäle haben wir Vorabeinstellungen für eine Fülle von Lautsprechern und In-Ear-Monitoring-Systemen wie beispielsweise von Ultimate Ears in unterschiedlichen Variationen entwickelt. Dadurch können Sie die Klangwiedergabe bestens an verschiedene Umgebungen und Raumgrößen anpassen. Steht bis zum Auftritt nicht viel Zeit für den Mix zur Verfügung, können sie sämtliche Voreinstellungen problemlos direkt einsetzen. Jedoch bieten sie auch einen guten Ausgangspunkt, um sie durch manuelles Feintuning noch weiter zu optimieren. Modifizierte oder von Grund auf selbst erstellte Presets können gespeichert werden. QuickPro PresetsTM sind kompatibel zu 1-knob EQ und 1-knob COMP und bieten so einen besonders unkomplizierten Weg zur Anpassung des Klangs. Zusätzlich zu den bereits verfügbaren Vorabeinstellungen werden auf der Internetseite von Yamaha Pro Audio künftig weitere QuickPro PresetsTM veröffentlicht. Es lohnt sich also, regelmäßig nach Updates zu sehen.

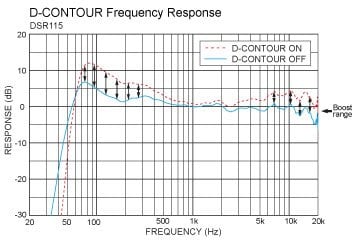

Intelligente Dynamikregelung

Hinter der Bezeichnung D-CONTOUR verbirgt sich ein dynamischer Multiband-Prozessor mit intelligenter Abtastung. Normale Kompressoren erhöhen den Schalldruckpegel im gesamten Klangspektrum und berauben den Sound so ein Stück weit seiner Feinheiten. D-CONTOUR hingegen überwacht konstant verschiedene Frequenzbänder und gibt die dabei gewonnenen Daten an das intelligente Regelsystem zurück, das auf dieser Basis die optimalen Equalizer-Einstellungen für jeden einzelnen Frequenzbereich vornimmt. So wird eine Anhebung des Schalldruckpegels möglich, ohne dass dabei die Musikalität verloren geht. Alle EQ-Anpassungen basieren auf der Reaktion des menschlichen Ohrs auf Klangereignisse. Dadurch kann die DSR-Baureihe mit einer kristallklaren und kraftvollen Klangwiedergabe überzeugen – ungeachtet der jeweiligen Lautstärke. Je nach gewünschtem Sound und der akustischen Umgebung kann D-CONTOUR ein- oder ausgeschaltet werden.

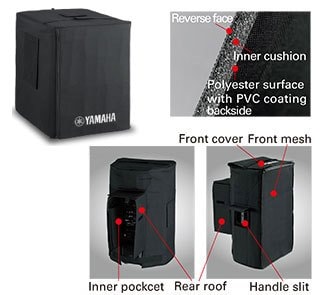

Praktische Lautsprecher-Schutzhüllen

Eine praktische Schutzhülle schont die Boxen während des Einsatzes auf einer Außenbühne vor ungünstigen Wetterbedingungen, staubigen und schmutzigen Lagerorten oder den harten Transportbedingungen während einer Live-Tour.
* Bitte beachten Sie: Die Hüllen garantieren keinen Schutz vor Tropfwasser.
Produktinformationen
TF5

33 Motor-Fader (32 Kanäle + 1 Master)
48 Eingangskanäle (40 Mono + 2 Stereo + 2 Return)
20 Aux (8 Mono + 6 Stereo) + Stereo + Sub Busse
8 DCA-Gruppen mit Roll-out
32 analoge XLR/TRS Kombo-Mic/Line-Eingänge + 2 analoge Cinch-Stereo-Line-Eingänge
16 analoge XLR-Ausgänge
34 x 34 digitale Aufnahme-/Wiedergabe-Kanäle via USB 2.0 + 2 x 2 via USB-Speicher
8 Effekte und 10 GEQ
Sofort-Zugang zum Profi-Sound mit QuickPro Presets™
1-knob COMP™ & 1-knob EQ™: Ein Knopf für den perfekten Sound
DSR115

Aktiver 15"-2-Wege-Lautsprecher
Class-D-Endstufe mit 1500 Watt
Maximaler Schalldruckpegel von 136dB (Peak)
D-CONTOUR Multiband-Dynamikkompressor
Kompakt und leicht (28,0kg / 62lbs)
Widerstandsfähiges Holzgehäuse mit LINE-X® Lackierung
Auf Boxen-Stativ montierbar, mit 35mm-Flansch
Integrierte M10-Rigging-Vorrichtungen für "geflogene" Anwendungen
DXS18

Aktiver 18"-Subwoofer
Class-D-Endstufe mit 1020 Watt
Maximaler Schalldruckpegel von 136dB (Peak)
Frequenzbereich 32Hz-120Hz
D-XSUB Bass Processing
Cardioid-Modus für kontrollierte Tiefton-Abstrahlung
Kompakt und leicht (49,7kg / 110lbs)
Stabiles Holzgehäuse mit LINE-X® Finish
Dual-Fassung für 35mm- und M20-Distanzstangen
Optional Lautsprecherabdeckung (SPCVR-18S01)
DBR12

Aktiver 12"-2-Wege-Lautsprecher
Class-D-Endstufe mit 1000 Watt
Maximaler Schalldruckpegel von 131dB (Peak)
D-CONTOUR Multiband-Dynamikprozessor
Einfach zu bedienender, integrierter 2-Kanal-Mischer
Kompakt und leicht (15,8kg / 34,8lbs) mit stabilem Kunststoffgehäuse
Klug durchdachte Gehäuseform für Bodenmonitoring
35mm-Stativ-Buchse
M8-Rig-Montage-Vorrichtungen
Optionale Bügel (BBS251, BCS251, BWS215-300, BWS251-400) und Lautsprecherabdeckung (SPCVR-1201)
